BOXLINE Aushärteofen

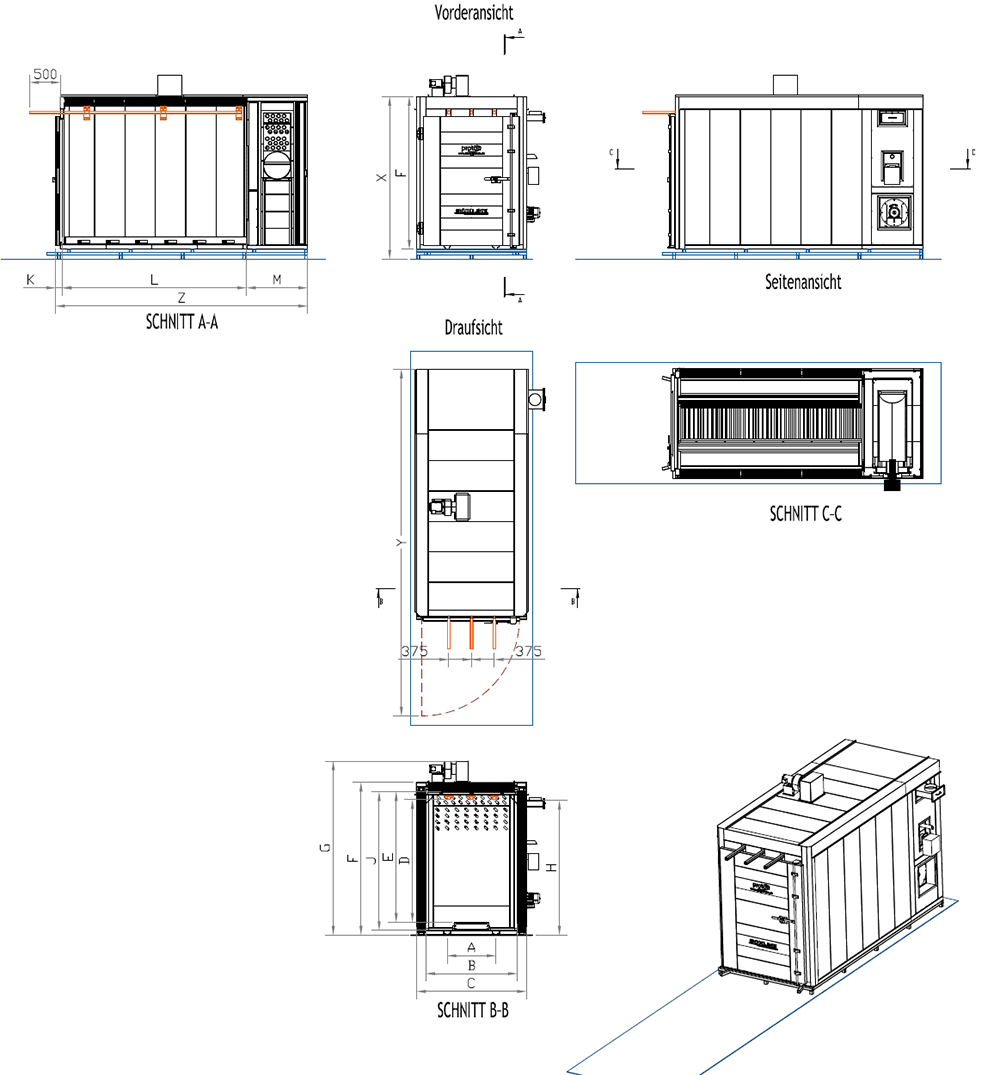

BOXLINE Standart Drawing 2026

BOXLINE Aushärteofen – Standardtabelle

Model Art.-Nr. A
mm.		 B
mm.		 C
mm.		 D
mm.		 E
mm.		 F
mm.		 G
mm.		 H
mm.		 J
mm.		 K
mm.		 L
mm.		 M
mm.		 X
mm.		 Y
mm.		 Z
mm.		 V
m3		 Brenner
KCA/H		 Abluftv.
kW		 Abluftv.
m3/H		 Umluftv.
STK.		 Umluftv.
m3/H		 Umluftv.
kW		 Gesamtleist.
kW
BOXLINE 12-2519 600 1200 1500 1410 1540 1900 2485 1500 1680 110 2500 800 2160 4605 3410 5,04 34.400 0,37 2000 1 5000 1,5 1,95
BOXLINE 12-3019 600 1200 1500 1410 1540 1900 2485 1500 1680 110 3000 800 2160 5105 3910 6,05 60.200 0,37 2000 1 5000 1,5 1,95
BOXLINE 12-3519 600 1200 1500 1410 1540 1900 2485 1500 1680 110 3500 800 2160 5605 4410 7,06 60.200 0,37 2000 1 5000 1,5 1,95
BOXLINE 12-4019 600 1200 1500 1410 1540 1900 2485 1500 1680 110 4000 800 2160 6105 4910 8,06 60.200 0,37 2000 1 6800 2,2 2,65
BOXLINE 12-2022 600 1200 1500 1710 1840 2200 2785 1900 1980 110 2000 800 2360 4105 2910 4,75 34.400 0,37 2000 1 5000 1,5 1,95
BOXLINE 12-2522 600 1200 1500 1710 1840 2200 2785 1900 1980 110 2500 800 2360 4605 3410 5,94 60.200 0,37 2000 1 5000 1,5 1,95
BOXLINE 12-3022 600 1200 1500 1710 1840 2200 2785 1900 1980 110 3000 800 2360 5105 3910 7,13 60.200 0,37 2000 1 5000 1,5 1,95
BOXLINE 12-3522 600 1200 1500 1710 1840 2200 2785 1900 1980 110 3500 1000 2360 5805 4610 8,32 90.300 0,37 2000 1 6800 2,2 2,65
BOXLINE 12-4022 600 1200 1500 1710 1840 2200 2785 1900 1980 110 4000 1000 2360 6305 5110 9,50 90.300 0,37 2000 1 6800 2,2 2,65
BOXLINE 15-2025 800 1500 1800 2010 2140 2500 3085 2200 2280 110 2000 800 2660 4405 2910 6,84 60.200 0,37 2000 1 5000 1,5 1,95
BOXLINE 15-3025 800 1500 1800 2010 2140 2500 3085 2200 2280 110 3000 1000 2660 5605 4110 10,26 90.300 0,37 2000 1 6800 2,2 2,65
BOXLINE 15-4025 800 1500 1800 2010 2140 2500 3120 2200 2280 110 4000 1200 2660 6805 5310 13,68 150.500 0,75 3000 1 7600 3 3,95
BOXLINE 15-5025 800 1500 1800 2010 2140 2500 3120 2200 2280 110 5000 1200 2660 7805 6310 17,10 150.500 0,75 3000 2 10000 1,5 3,95
BOXLINE 15-6025 800 1500 1800 1990 2120 2500 3250 2200 2280 110 6000 1200 2660 8805 7310 20,52 150.500 1,1 4000 2 10000 1,5 4,30
BOXLINE 15-7025 800 1500 1800 1990 2120 2500 3250 2200 2280 110 7000 1200 2660 9805 8310 23,94 206.400 1,1 4000 2 15200 3 7,30
BOXLINE 15-8025 800 1500 1800 1990 2120 2500 3200 2200 2280 110 8000 1200 2660 10805 9310 27,36 206.400 1,5 5000 2 15200 3 7,70
BOXLINE 15-9025 800 1500 1800 1990 2120 2500 3200 2200 2280 110 9000 1200 2660 11805 10310 30,78 206.400 1,5 5000 2 17200 4 9,70
BOXLINE 15-10025 800 1500 1800 1990 2120 2500 3450 2200 2280 110 10000 1500 2660 13105 11610 34,20 301.000 2,2 6500 2 17200 4 10,50
BOXLINE 15-2031 800 1500 1800 2590 2720 3100 3685 2200 2880 110 2000 1000 3260 4605 3110 8,64 90.300 0,37 2000 1 6800 2,2 2,65
BOXLINE 15-3031 800 1500 1800 2590 2720 3100 3720 2200 2880 110 3000 1000 3260 5605 4110 12,96 103.200 0,75 3000 1 7600 3 3,83
BOXLINE 15-4031 800 1500 1800 2590 2720 3100 3850 2200 2880 110 4000 1000 3260 6605 5110 17,28 103.200 1,1 4000 1 7600 3 4,18
BOXLINE 15-5031 800 1500 1800 2590 2720 3100 3850 2200 2880 110 5000 1200 3260 7805 6310 21,60 150.500 1,1 4000 2 13600 2,2 5,70
BOXLINE 15-6031 800 1500 1800 2590 2720 3100 3800 2200 2880 110 6000 1200 3260 8805 7310 25,92 215.000 1,5 5000 2 15200 3 7,70
BOXLINE 15-7031 800 1500 1800 2590 2720 3100 3800 2200 2880 110 7000 1200 3260 9805 8310 30,24 215.000 1,5 5000 2 15200 3 7,70
BOXLINE 15-8031 800 1500 1800 2590 2720 3100 4050 2200 2880 110 8000 1500 3260 11105 9610 34,56 301.000 2,2 6500 2 17200 4 10,50
BOXLINE 15-9031 800 1500 1800 2590 2720 3100 4050 2200 2880 110 9000 1500 3260 12105 10610 38,88 301.000 2,2 6500 3 25800 4 14,50
BOXLINE 15-10031 800 1500 1800 2590 2720 3100 4050 2200 2880 110 10000 1500 3260 13105 11610 43,20 301.000 2,2 6500 3 25800 4 14,50
