ELECLINE Aushärteofen

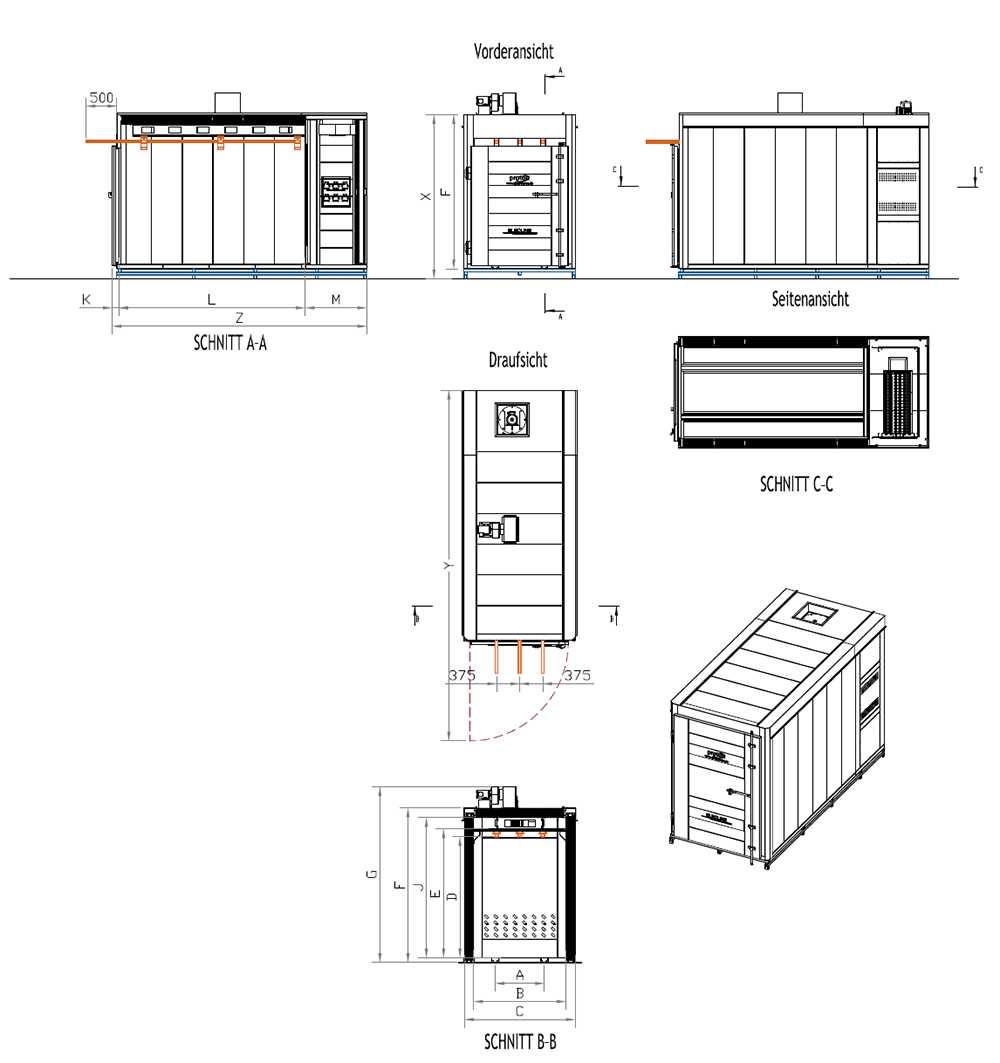

ELECLINE Standart Drawing 2026

ELECLINE Aushärteofen – Standardtabelle

Model Art.-Nr. A
mm.		 B
mm.		 C
mm.		 D
mm.		 E
mm.		 F
mm.		 G
mm.		 J
mm.		 K
mm.		 L
mm.		 M
mm.		 X
mm.		 Y
mm.		 Z
mm.		 V
m3		 Heating
kW		 Abluftv.
kW		 Abluftv.
m3/H		 Umluftv.
STK.		 Umluftv.
kW		 Umluftv.
m3/H		 Gesamtleist.
kW
ELECLINE 12-1519 600 1200 1500 1370 1500 1900 2485 1680 110 1500 800 2160 3605 2410 3,02 18 0,37 2000 1 0,75 3500 19,12
ELECLINE 12-2019 600 1200 1500 1370 1500 1900 2485 1680 110 2000 800 2160 4105 2910 4,03 27 0,37 2000 1 0,75 3500 28,12
ELECLINE 12-2519 600 1200 1500 1370 1500 1900 2485 1680 110 2500 800 2160 4605 3410 5,04 27 0,37 2000 1 1,5 5000 28,87
ELECLINE 12-3019 600 1200 1500 1370 1500 1900 2485 1680 110 3000 800 2160 5105 3910 6,05 36 0,37 2000 1 1,5 5000 37,87
ELECLINE 12-3519 600 1200 1500 1370 1500 1900 2485 1680 110 3500 800 2160 5605 4410 7,06 45 0,37 2000 1 1,5 5000 46,87
ELECLINE 12-4019 600 1200 1500 1370 1500 1900 2485 1680 110 4000 1000 2160 6305 5110 8,06 45 0,37 2000 1 2,2 6800 47,57
ELECLINE 12-1522 600 1200 1500 1670 1800 2200 2785 1980 110 1500 800 2360 3605 2410 3,56 27 0,37 2000 1 0,75 3500 28,12
ELECLINE 12-2022 600 1200 1500 1670 1800 2200 2785 1980 110 2000 800 2360 4105 2910 4,75 27 0,37 2000 1 1,5 5000 28,87
ELECLINE 12-2522 600 1200 1500 1670 1800 2200 2785 1980 110 2500 800 2360 4605 3410 5,94 36 0,37 2000 1 1,5 5000 37,87
ELECLINE 12-3022 600 1200 1500 1670 1800 2200 2785 1980 110 3000 800 2360 5105 3910 7,13 45 0,37 2000 1 1,5 5000 46,87
ELECLINE 12-3522 600 1200 1500 1670 1800 2200 2785 1980 110 3500 1000 2360 5805 4610 8,32 54 0,37 2000 1 2,2 6800 56,57
ELECLINE 12-4022 600 1200 1500 1670 1800 2200 2785 1980 110 4000 1000 2360 6305 5110 9,50 54 0,37 2000 1 2,2 6800 56,57
ELECLINE 15-2025 800 1500 1800 1970 2100 2500 3085 2280 110 2000 800 2660 4405 2910 6,84 45 0,37 2000 1 1,5 5000 46,87
ELECLINE 15-3025 800 1500 1800 1970 2100 2500 3085 2280 110 3000 1000 2660 5700 4110 10,26 54 0,37 2000 1 2,2 6800 56,57
ELECLINE 15-4025 800 1500 1800 1970 2100 2500 3120 2280 110 4000 1000 2660 6605 5110 13,68 63 0,75 3000 1 3 7600 66,75
ELECLINE 15-5025 800 1500 1800 1970 2100 2500 3120 2280 110 5000 800 2660 7405 5910 17,10 63 0,75 3000 2 1,5 10000 66,75
ELECLINE 15-6025 800 1500 1800 1950 2080 2500 3250 2280 110 6000 800 2660 8405 6910 20,52 72 1,1 4000 2 1,5 10000 76,10
ELECLINE 15-7025 800 1500 1800 1950 2080 2500 3250 2280 110 7000 1000 2660 9605 8110 23,94 72 1,1 4000 2 3 15200 79,10
ELECLINE 15-8025 800 1500 1800 1950 2080 2500 3200 2280 110 8000 1000 2660 10605 9110 27,36 81 1,5 5000 2 3 15200 88,50
ELECLINE 15-9025 800 1500 1800 1950 2080 2500 3200 2280 110 9000 1000 2660 11605 10110 30,78 81 1,5 5000 2 4 17200 90,50
ELECLINE 15-10025 800 1500 1800 1950 2080 2500 3450 2280 110 10000 1000 2660 12605 11110 34,20 90 2,2 6500 2 4 17200 100,20
ELECLINE 15-2031 800 1500 1800 2550 2680 3100 3685 2880 110 2000 1000 3260 4605 3110 8,64 54 0,37 2000 1 2,2 6800 56,57
ELECLINE 15-3031 800 1500 1800 2550 2680 3100 3720 2880 110 3000 1000 3260 5605 4110 12,96 63 0,75 3000 1 3 7600 66,75
ELECLINE 15-4031 800 1500 1800 2550 2680 3100 3850 2880 110 4000 1000 3260 6605 5110 17,28 63 1,1 4000 1 3 7600 67,10
ELECLINE 15-5031 800 1500 1800 2550 2680 3100 3850 2880 110 5000 1000 3260 7605 6110 21,60 72 1,1 4000 2 2,2 13600 77,50
ELECLINE 15-6031 800 1500 1800 2550 2680 3100 3800 2880 110 6000 1000 3260 8605 7110 25,92 81 1,5 5000 2 3 15200 88,50
ELECLINE 15-7031 800 1500 1800 2550 2680 3100 3800 2880 110 7000 1000 3260 9605 8110 30,24 81 1,5 5000 2 3 15200 88,50
ELECLINE 15-8031 800 1500 1800 2550 2680 3100 4050 2880 110 8000 1000 3260 10605 9110 34,56 90 2,2 6500 2 4 17200 100,20
ELECLINE 15-9031 800 1500 1800 2550 2680 3100 4050 2880 110 9000 1000 3260 11605 10110 38,88 99 2,2 6500 3 4 25800 113,20
ELECLINE 15-10031 800 1500 1800 2550 2680 3100 4050 2880 110 10000 1000 3260 12605 11110 43,20 108 2,2 6500 3 4 25800 122,20
