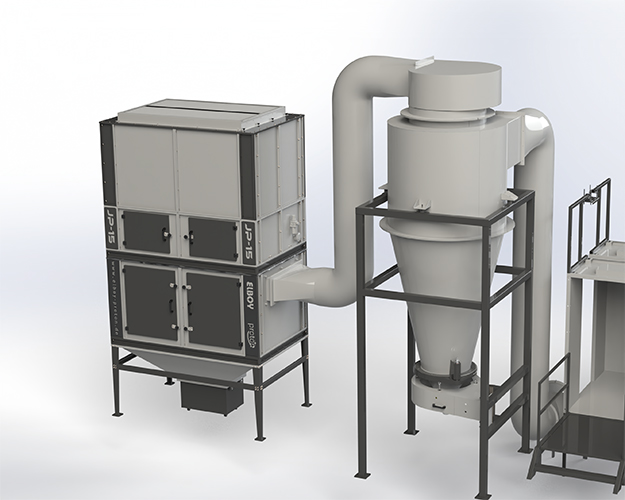

JETPULSE-MONOZYKLONE - MULTIZYKLONE STAUBSAMMLER-MNJP-MLJP
Mono- oder Multi-Zyklone werden mit der Jet-Puls-Filtereinheit kombiniert, um einen viel höheren Wirkungsgrad bei Pulverlack-Absaugsystemen zu erzielen. Auf diese Weise erfolgt die Filterreinigung automatisch, ohne dass in Standard-Monozyklonsystemen eine Filterreinigung erforderlich ist.
Arbeitsprinzip
Das Recycling von Pulverfarben erfolgt durch einen Mono- oder Multi-Zyklon. Mit der Luft angesaugte Pulverfarbpartikel werden durch eine oder mehrere Zentrifugalrotations-bewegungen von 180 Grad in den Zyklonkörper geworfen. Der im mittleren Fach gebildete zweite Wirbel senkt die Staubpartikel über dem Zyklonkegel in den Zykloneimer. Kleine Brüche, die durch die Kollision sich schnell bewegender Partikel miteinander entstehen, werden mit der Luft auf das Saugrohr in der Mitte gerichtet und in die Filtergruppe geleitet. Hier werden die Filter in bestimmten Abständen mit automatischen Strahlimpulsventilen gereinigt und der Restlack gelangt in den Eimer. Der im Zykloneimer während des Betriebs angesammelte Pulverlack wird manuell oder automatisch zum Pulverlackbehälter geleitet. Somit wird die Pulverfarbe wieder verwendet.
Der Farbwechsel ist viel einfacher, wenn der Zyklonkörper aus Edelstahl besteht. Die Bruchverluste betragen 4%.
Der Filtergruppenkörper besteht aus pulverbeschichteten verzinkten Blechplatten. Im oberen Teil befindet sich ein radialer Saugventilator. Die Impulsventilgruppe an der Filtergruppe sorgt für eine automatische Filterreinigung mit Jetpuls-Umkehrdruckluft.
Mit den 2 Differenzdruckmanometern an der Filtergruppe kann der Filterverschmutzungszustand beobachtet werden.
In der Filtergruppe werden Teflonfilter verwendet. Die Wartung ist dank der versiegelten Abdeckungen für den Filterwechsel sehr einfach.
Der Saugwert des Lüfters kann mit der Hebel-Luftklappe eingestellt werden.
