Schrapperboden-Systeme

Automatische Bodenräumung und Strahlmittelrückgewinnung für Strahlräume

Proton Schrapperboden-Systeme übernehmen in Handstrahlkabinen und Strahlräumen die automatische Aufnahme des verbrauchten Strahlmittels und dessen Übergabe an die Aufbereitungsstrecke. Mit minimalen Bedienereingriffen entsteht ein effizienter, unterbrechungsfreier und wirtschaftlicher Strahlprozess.

Funktionsprinzip

• Voll- oder Teilflächenabdeckung

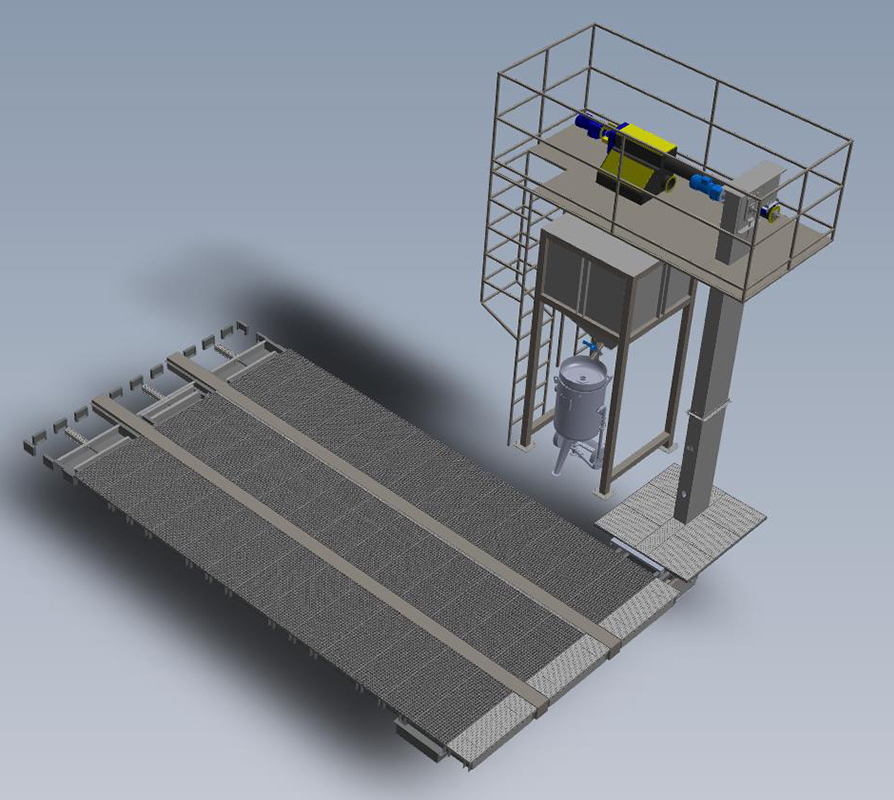

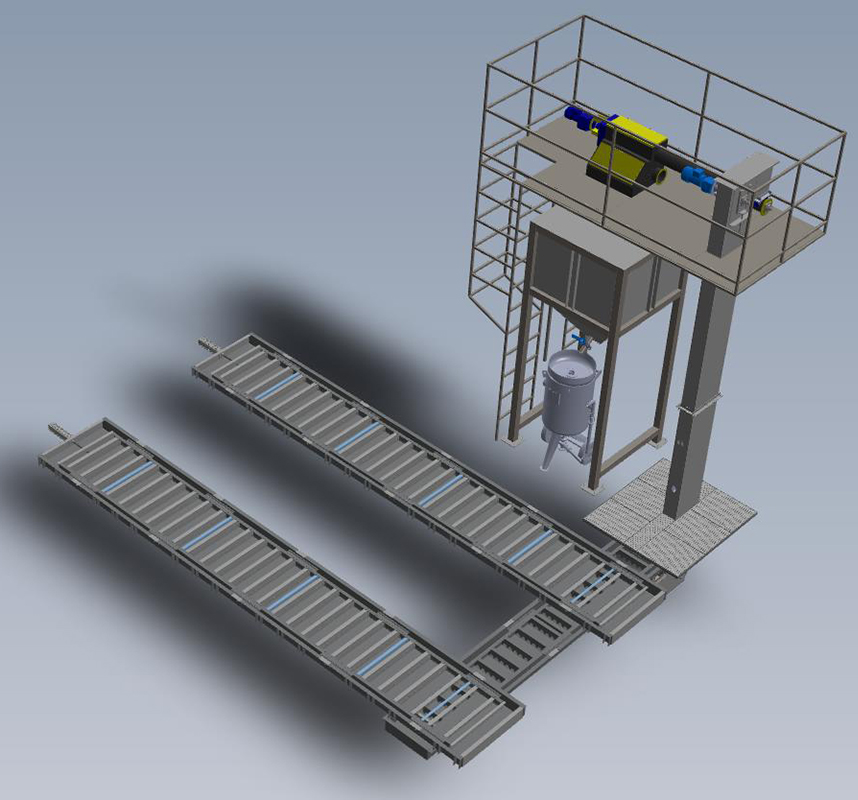

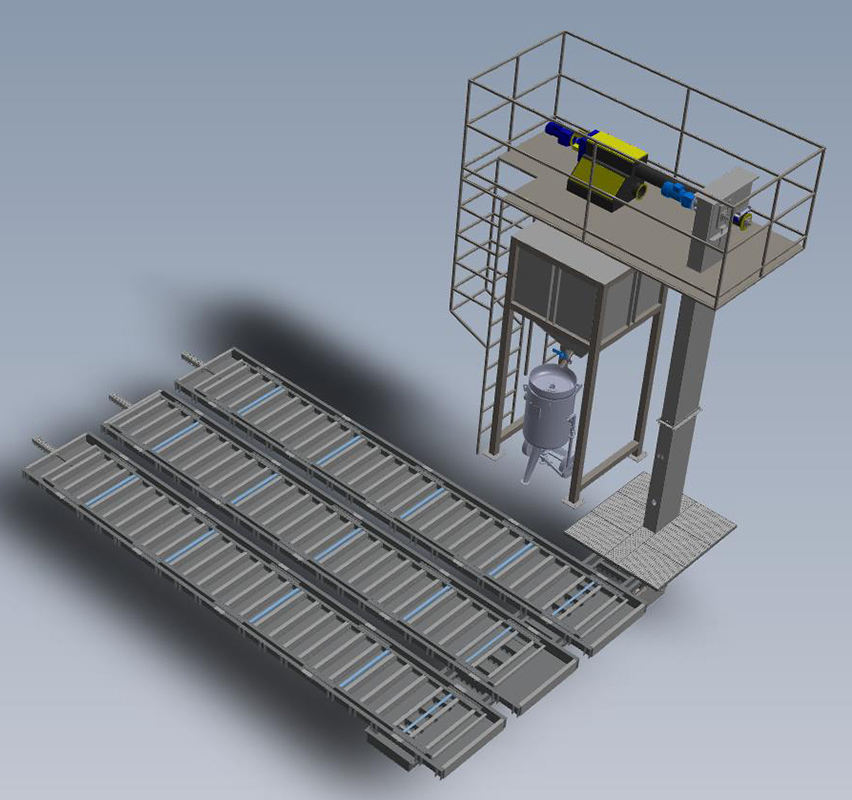

  Der Schrapperboden ist modular für die vollflächige Bodenabdeckung oder als Teilflächenlösung konfigurierbar – passend für jede Kabinengeometrie.
• Pneumatischer Antrieb

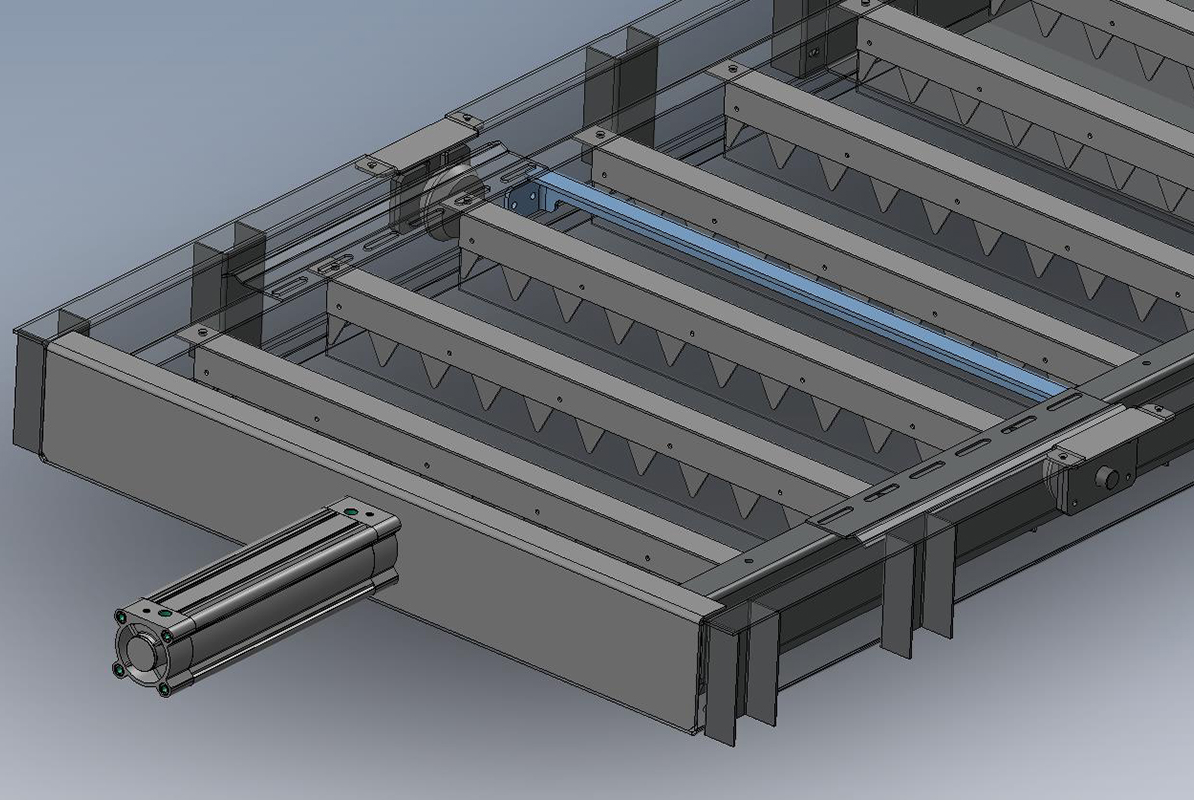

  Der bewegliche Schrapperkopf arbeitet vor-/rückhubgesteuert über pneumatische Zylinder und fördert das Strahlmittel zur nächsten Einheit.
• Gerichtete Förderung & Fördertechnik-Integration

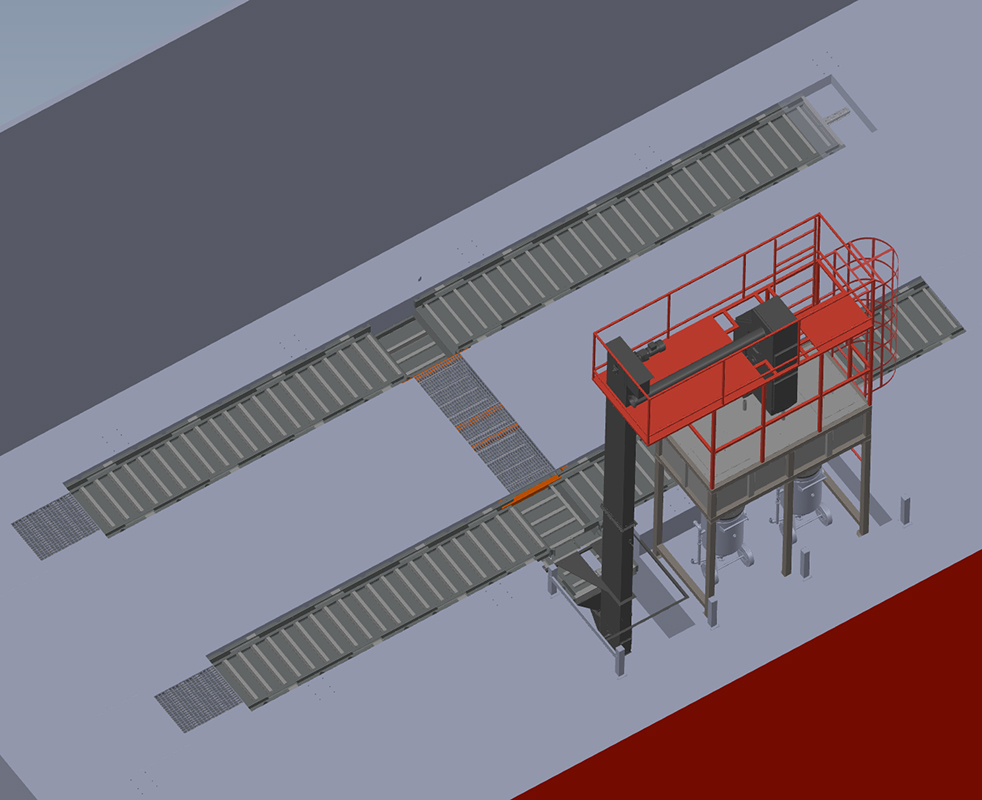

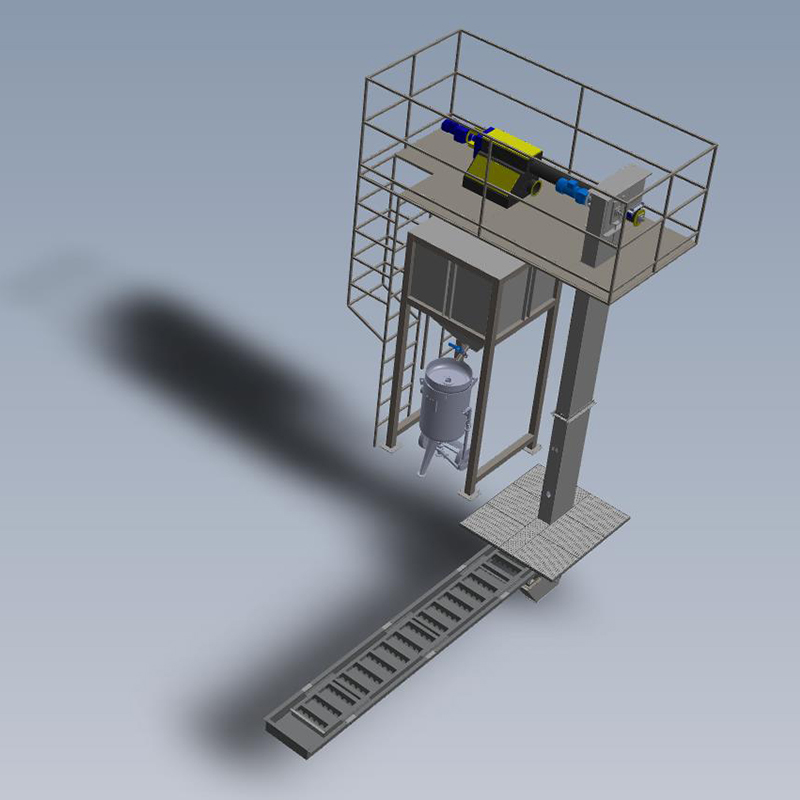

  Das aufgenommene Granulat wird über den Schrapperboden einem horizontalen Förderer zugeführt, von dort über ein Becherwerk (Elevator) in die Rückgewinnungs- und Aufbereitungslinie übergeben.
• Einbahn-Förderprinzip
  Die am Schrapperkopf angeordneten Schrapperleisten sind mit verschleißfester Gummierung verstärkt: Im Vorschub wird das Strahlmittel sicher mitgenommen, im Rückhub gleitet der Schrapper widerstandsfrei über das Material.

Vorteile

• Automatische Bodenräumung – eliminiert manuelles Kehren im Strahlraum.
• Zeit- und Personaleinsparung – der Bediener konzentriert sich auf den Strahlprozess.
• Langlebig & wartungsarm – gummierte Schrapperleisten für minimalen Verschleiß.
• Kontinuierliche Rückgewinnung – permanente Zuführung in die Aufbereitungsstrecke.
• Flexible Ausführung – voll- oder teilflächiger Schrapperboden, skalierbar je nach Kabinengröße.

Einsatzbereiche

Für Strahlräume mit hohem Durchsatz und intensiver Nutzung, z. B.:

• Stahlbau und schwere Maschinenbauteile
• Gießereien
• Werften und Dockinstandhaltung
• Tank- und Großapparatebau
• Industrielle Instandhaltungs- und Servicebetriebe

Proton Qualität

Mit Strahllösungen, die in über 45 Ländern im Einsatz sind, bietet Proton Maschinenbau hohe Prozesssicherheit, lange Lebensdauer und niedrige Betriebskosten. Unsere Schrapperboden-Systeme steigern die Performance Ihrer Strahlanlage und erhöhen die Wirtschaftlichkeit.

Kontaktieren Sie uns für technische Beratung, Auslegung und ein projektspezifisches Angebot.
