Strahlmittel-Rückgewinnungssysteme

Strahlmittel-Rückgewinnungssysteme

Flexible und effiziente Rückförderlösungen für Ihre Strahlkabinen

Proton Maschinenbau bietet modulare Rückgewinnungssysteme für Strahlmittel, die darauf ausgelegt sind, die Effizienz im Strahlverfahren zu erhöhen und gleichzeitig die Betriebskosten zu reduzieren. Unsere Systeme ermöglichen das automatische Sammeln, Reinigen und Wiederverwenden des eingesetzten Strahlmittels.

Durch verschiedene Integrationsmöglichkeiten unter der Kabine lässt sich sowohl bei ebenerdigen als auch bei unterflurigen Anlagen eine optimale Systemanpassung und maximale Leistung realisieren.

Verfügbare Systemkombinationen

Je nach Anwendungsbereich, Bodenbeschaffenheit und Automatisierungsgrad stehen folgende Varianten zur Verfügung:

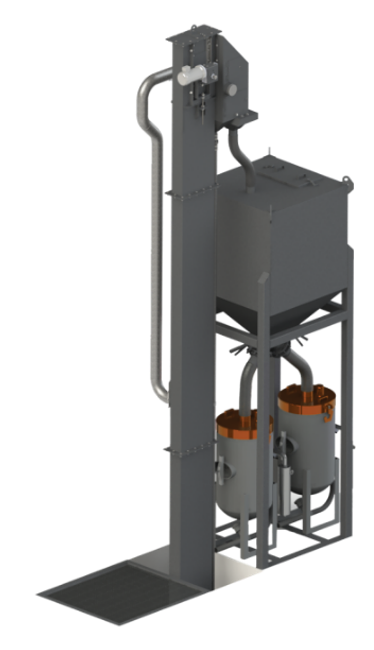

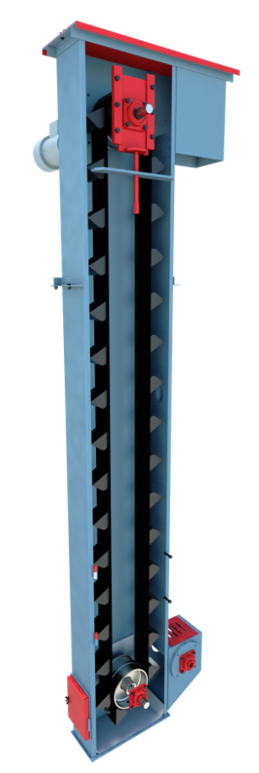

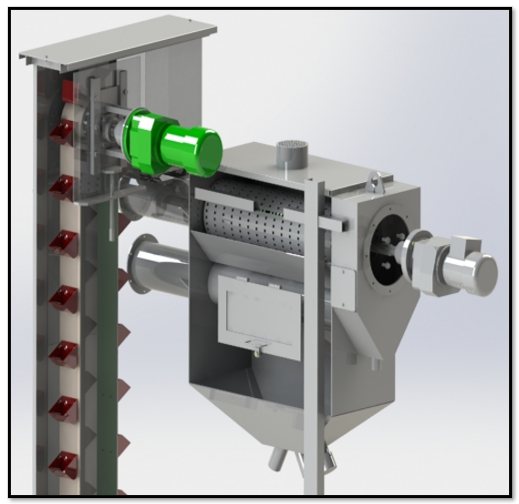

• Schrapperboden + Spiralförderer + Becherwerk + Abscheider + Vorratssilo
  (Vollautomatisches System – Schrapperboden + Förderspirale + Kettenbecherwerk + Separation + Bevorratung)

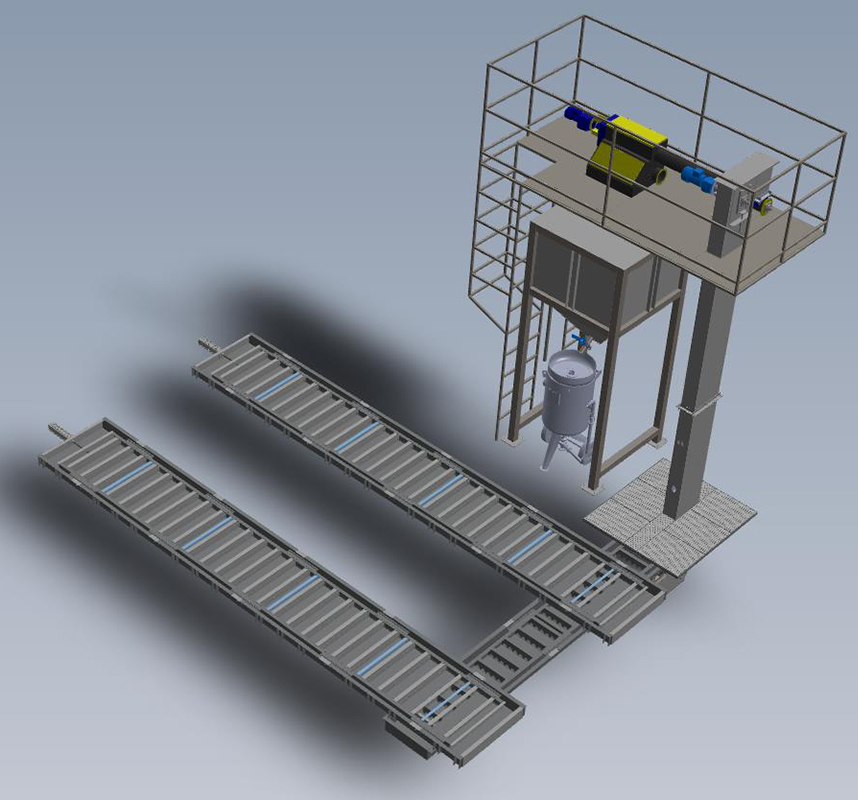

• Schrapperboden + Schrapperboden + Becherwerk + Abscheider + Vorratssilo
  (Doppelter Schrapperboden – besonders effektiv bei großen Kabinenflächen)
• Spiralförderer + Becherwerk + Abscheider + Vorratssilo
  (Kompakte Lösung für beengte Platzverhältnisse – ohne Schrapperboden)
• Schrapperboden + Spiralförderer + Vakuumförderanlage + Vorratssilo
  (Hybridsystem – mechanische Sammlung über Schrapperboden mit anschließender Vakuumförderung)
• Schrapperboden + Schrapperboden + Vakuumförderanlage + Vorratssilo
  (Schrapperboden-System mit vakuumunterstützter Rückförderung)

Technische Details & Konstruktionsflexibilität

Erfordert das System einen Bodenaushub?
Für Rückführsysteme mit Becherwerk und Abscheider ist eine Fundamentgrube erforderlich.
Wenn ein Bodenaushub nicht möglich ist, bieten sich alternativ vakuumbasierte Systeme an.

Alternative: Aufbau auf Stahlrahmen
In Bereichen ohne Fundamentgrube kann die Rückgewinnungsanlage auf einem Stahlrahmen installiert werden.
Die Kabine wird angehoben, die Fördersysteme werden oberirdisch montiert. Für den Zugang kann eine Rampe an der Vorderseite vorgesehen werden.

Teilabdeckung der Bodenfläche

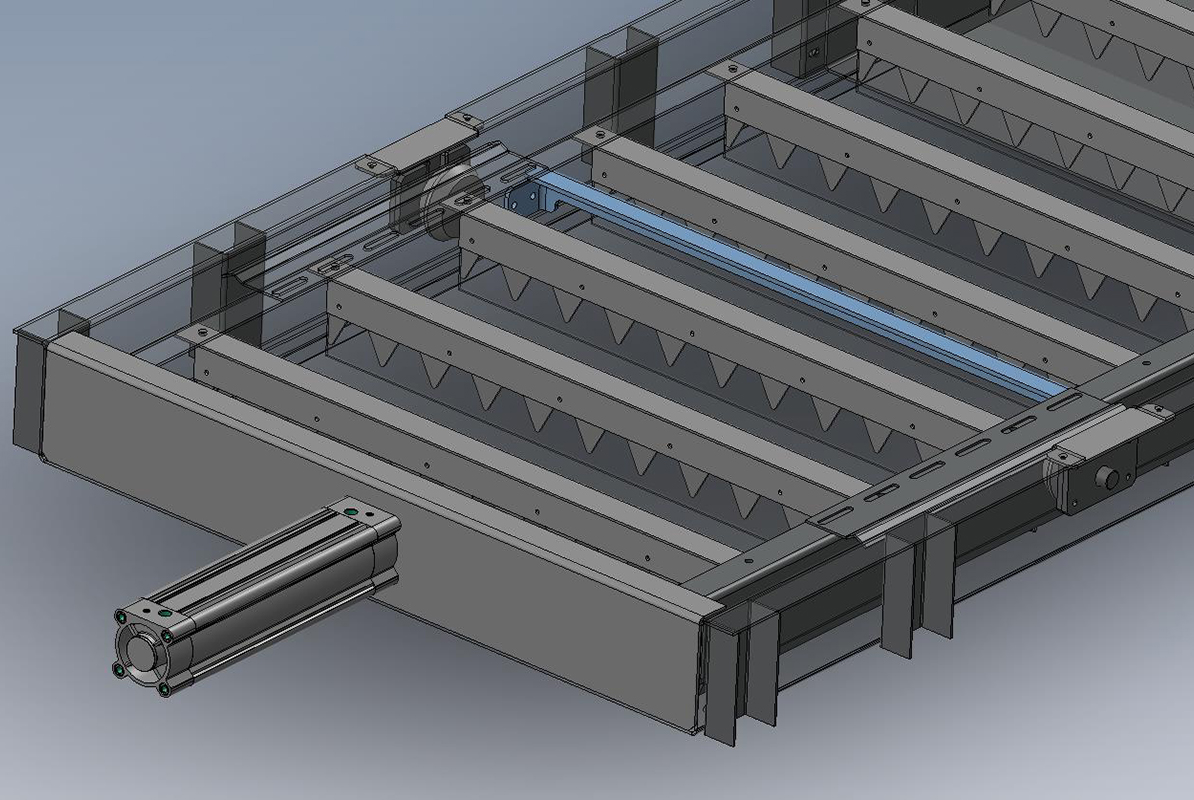

Anstelle einer Vollabdeckung können Schrapperboden- oder Schneckenfördermodule nur im hinteren oder seitlichen Bereich der Kabine integriert werden – eine wirtschaftlichere Lösung bei kleineren Anwendungen.

Integration eines Magnetabscheiders (optional)
Für den kombinierten Einsatz von metallischen und mineralischen Strahlmitteln können Magnetabscheider integriert werden, die die Prozessflexibilität deutlich erhöhen.

Automatische Beschickung & Füllstandsüberwachung
Das Vorratssilo kann den Strahlkessel automatisch befüllen.
Dank integrierter Füllstandssensorik erfolgt die Nachspeisung selbstständig und reduziert den Bedienaufwand auf ein Minimum.

Ihre Vorteile auf einen Blick

✅ Voll- oder teilautomatisierte Varianten
✅ Rückgewinnungssysteme auch ohne Fundamentgrube
✅ Höchste Effizienz bei minimalem Bedienaufwand
✅ Modulares Design für einfache Integration
✅ Strahlmittelersparnis & kontinuierlicher Prozessfluss
✅ Platzsparende, kompakte Bauweise

Proton Maschinenbau entwickelt maßgeschneiderte Rückgewinnungslösungen, die Ihre Strahlverfahren nachhaltiger und wirtschaftlicher machen.
Ob für eine Neuanlage oder die Modernisierung bestehender Systeme – gemeinsam finden wir die optimale Rückführungskombination für Ihre Anforderungen.

Kontaktieren Sie unsere Experten – wir erstellen Ihnen gerne ein projektspezifisches Angebot.
